La tablestaca de acero es una estructura de acero con dispositivos de unión en los bordes, y los dispositivos de unión pueden combinarse libremente para formar un muro de contención de tierras o de agua continuo y estanco.
-Clasificación:
Los productos de tablestacas de acero se dividen en dos tipos según la tecnología de producción: tablestacas de acero de pared delgada conformadas en frío y tablestacas de acero laminadas en caliente.
(1) Las tablestacas de acero conformadas en frío incluyen las tablestacas de acero conformadas en frío sin mordida (también denominadas placas de canal) y las tablestacas de acero conformadas en frío con mordida (divididas en pilas tipo L, tipo S, tipo U y tipo Z) Proceso de producción: Las chapas finas (grosor común de 8 mm ~ 14 mm) se laminan en continuo y se conforman en un marco de doblado en frío. Ventajas: menor inversión en líneas de producción, menores costes de producción y control flexible de la longitud del producto. Desventajas: El grosor de cada parte del cuerpo de la pila es similar y no se puede optimizar el tamaño, lo que conlleva un aumento de la cantidad de acero utilizada. La forma de la parte de cierre es difícil de controlar. Las juntas no están bien fijadas y no pueden detener el agua. El cuerpo del pilote es propenso a desgarrarse durante el uso.
-Composición química y propiedades mecánicas de la marca：.
Q345B: C≤0.20，Si≤0.50，Mn≤1.5，P≤0.025，S≤0.020，Resistencia a la tracción≥345Mpa, Resistencia a la tracción=470-630Mpa, Alargamiento≥21, Energía de impacto≥34
Q235B: C=0,12-0,2，Si≤0,30，Mn=0,3-0,7，P≤0,045，S≤0,045，Resistencia a la tracción≥235Mpa, Resistencia a la tracción=375-500Mpa, Alargamiento≥26, Energía de impacto≥27
(2) Pilotes de chapa de acero laminados en caliente Existen varios tipos principales de pilotes de chapa de acero laminados en caliente en el mundo, como los de tipo U, tipo Z, tipo AS, tipo H, etc. Tecnología de producción, procesamiento e instalación de tablestacas de acero tipo Z y tipo AS Tecnología de producción: Las tablestacas de acero se forman por laminación a alta temperatura en un tren de laminación de perfiles de acero. Ventajas: especificaciones, rendimiento razonable, estructura razonable, alta calidad, cierre hermético y estructura de cierre. Desventajas: mayor tecnología, mayores costes de producción y series de especificaciones poco flexibles.
-Composición química y propiedades mecánicas de la marca：.
JIS A5523-SYW295: C≤0.18，Si≤0.55，Mn≤1.5，P≤0.04，S≤0.04，N≤0.006， Límite elástico＞295N/mm², Resistencia a la tracción＞490N/mm², Alargamiento＞17
SYW390: C≤0,18，Si≤0,55，Mn≤1,5，P≤0,04，S≤0,04，N≤0,006， Resistencia a la fluencia＞540N/mm², Resistencia a la tracción＞15N/mm²,
JIS A5528-SY295: Límite elástico＞295N/mm², Resistencia a la tracción＞490N/mm², Alargamiento＞17
SY390: Límite elástico＞540N/mm², Alargamiento＞15
-Categoría de forma

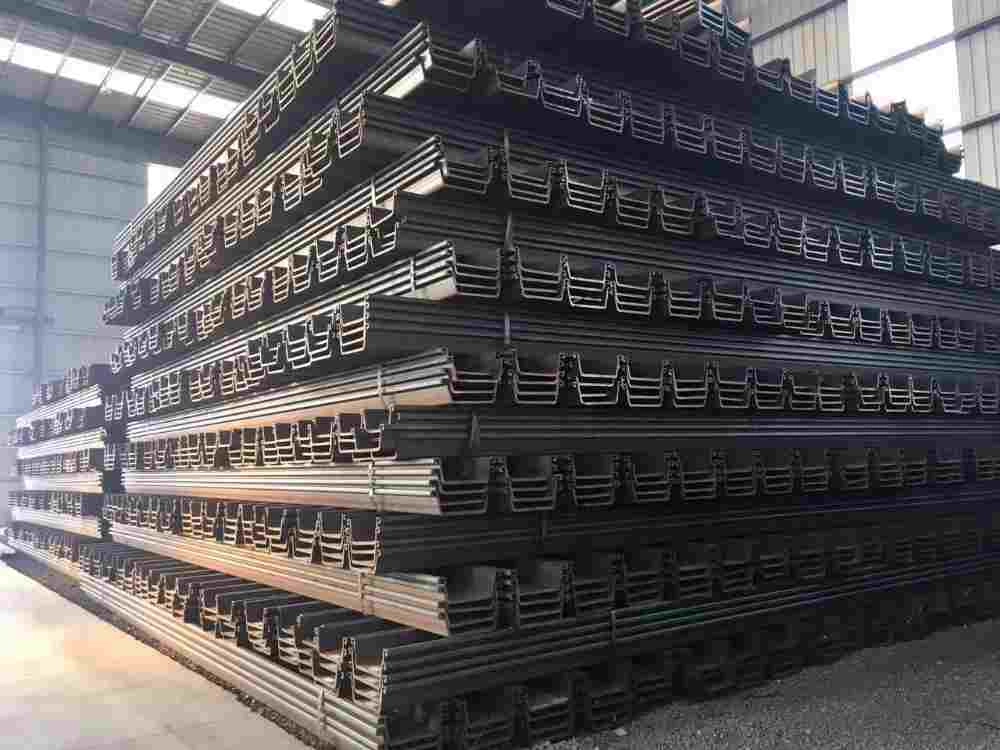

Ventajas del tipo U: WRU7(42kg/m),WRU8(51kg/m), WRU9(59.7kg/m)...
1) Las tablestacas de acero en forma de U están disponibles en varias especificaciones y modelos.
2) Diseñado y producido de acuerdo con las normas europeas, la estructura es simétrica, lo que favorece el uso repetido y es equivalente a la laminación en caliente en términos de uso repetido.
3) La longitud se puede personalizar especialmente según los requisitos del cliente, lo que aporta una gran comodidad a la construcción y también reduce los costes.
4) Debido a la conveniencia de la producción, cuando se utilizan con pilas combinadas, se pueden pedir por adelantado antes de salir de la fábrica.
5) El diseño y el ciclo de producción son cortos, y el rendimiento de las tablestacas de acero puede determinarse según los requisitos del cliente.
Ventajas del tipo Z: WRZ16-635(61.5kg/m), WRZ18-635, WRZ28-635...
1) Diseño flexible, con módulo de sección y relación de masas relativamente elevados;
2) Mayor momento de inercia, lo que aumenta la rigidez de la pared de tablestacas y reduce el desplazamiento y la deformación;
3) Gran anchura, lo que ahorra tiempo de elevación y apilamiento;
4) El aumento de la anchura de la sección transversal reduce el número de contracciones del muro de tablestacas y mejora directamente sus prestaciones de impermeabilización;
5) Las piezas con corrosión severa se engrosan para mejorar aún más la resistencia a la corrosión.
Tablestacas tipo L: WRL1.5
La sección transversal es ligera, el muro de pilotes ocupa poco espacio y los cierres están en la misma dirección, lo que facilita la construcción. Adecuado para la construcción de excavaciones de ingeniería municipal
Tablestacas tipo S: WRS4
Tipo de acero recto: Debido a su baja altura y cerca de una línea recta, es más adecuado para la excavación de algunas zanjas, especialmente cuando el espacio entre dos edificios no es grande y debe ser excavado.
