El ángulo de acero es un acero estructural al carbono utilizado en la construcción. Es un material de acero de sección transversal simple. Se utiliza principalmente para componentes metálicos y armazones de edificios industriales. Requiere buena soldabilidad, rendimiento de deformación plástica y cierta resistencia mecánica durante su uso. La materia prima para la producción de acero angular es acero cuadrado bajo en carbono, y el acero angular acabado se suministra en estado laminado en caliente, normalizado o laminado en caliente.
El ángulo de acero, comúnmente conocido como ángulo de hierro, es una tira larga de acero con dos lados perpendiculares entre sí. Existen ángulos equiláteros y ángulos desiguales. La anchura de ambos lados del ángulo de acero equilátero es igual. Sus especificaciones se expresan en milímetros de anchura lateral × anchura lateral × grosor lateral. Por ejemplo, "∟30×30×3" significa un ángulo de acero equilátero con un ancho lateral de 30 mm y un espesor lateral de 3 mm. También puede expresarse mediante el número de modelo, que es el número de centímetros de anchura lateral, como ∟3#. El número de modelo no indica las dimensiones de los diferentes grosores laterales en el mismo modelo. Por lo tanto, las dimensiones de la anchura lateral y el espesor lateral del ángulo de acero deben rellenarse completamente en el contrato y otros documentos para evitar utilizar sólo el número de modelo. Las especificaciones del ángulo de acero equilátero laminado en caliente son 2#-20#. El ángulo de acero puede estar compuesto de varios componentes de soporte de tensión de acuerdo a las diferentes necesidades de la estructura, y también puede ser utilizado como un conector entre los componentes. Se utiliza ampliamente en diversas estructuras de construcción y estructuras de ingeniería, como vigas de techo, puentes, torres de transmisión, maquinaria de elevación y transporte, barcos, hornos industriales, torres de reacción, bastidores de contenedores y almacenes.
-Composición química:
(1) Índice de composición: La composición química del acero angular pertenece a la serie general de acero laminado estructural, y los principales índices de verificación son C, Mn, P y S. El contenido varía en función de la marca. El rango general es C<0,22%, Mn: 0,30-0,65%, P<0,060%, S<0,060%.
(2) Métodos de inspección: Al probar los componentes químicos anteriores, los métodos de inspección estándar comúnmente utilizados incluyen GB223, JISG1211-1215, BS1837, BS Manual 19, ГОСТ22536, etc.
-Cálculo del peso:
Peso por metro =0,00785*(anchura lateral+anchura lateral-espesor lateral)*espesor lateral
-Estándar de rejilla:
GB/T2101-89 (Disposiciones generales para la aceptación, embalaje, marcado y certificados de calidad del acero perfilado); GB9787-88/GB9788-88 (tamaño, forma, peso y desviación admisible del acero angular equilátero/ingular laminado en caliente); JISG3192- 94 (forma, tamaño, peso y tolerancia del acero laminado en caliente); DIN17100-80 (norma de calidad del acero estructural ordinario); ГОСТ535-88 (condiciones técnicas del acero al carbono ordinario).

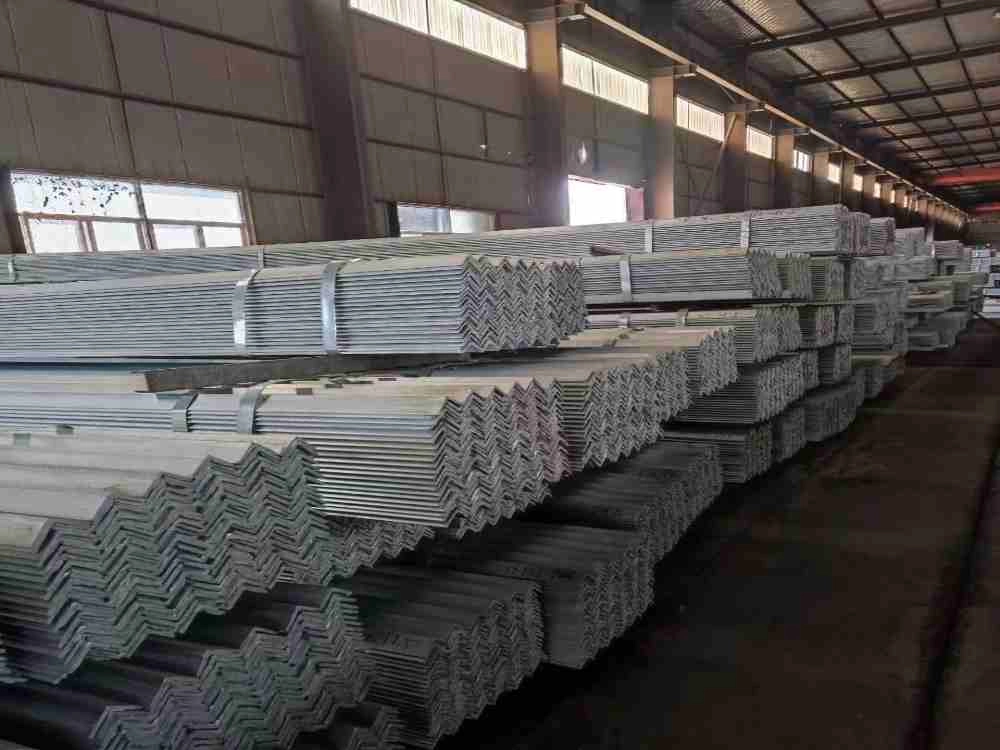

De acuerdo con las disposiciones de las normas anteriores, el ángulo de acero debe entregarse en paquetes, y el número de pasadas de agrupación y la longitud del paquete deben cumplir con la normativa. Los ángulos de acero suelen entregarse desnudos, y es necesario protegerlos de la humedad durante el transporte y el almacenamiento.
-Especificaciones y modelos de ángulos equiláteros de acero:
2.5#: 25*25*3=1.124kg/m, 25*25*4=1.459kg/m
3#: 30*30*3=1,373kg/m, 30*30*4=1,786kg/m
4#: 40*40*3=1,852kg/m, 40*40*4=2,422kg/m, 40*40*5=2,976kg/m
5#: 50*50*4=3,059kg/m, 50*50*5=3,77kg/m, 50*50*6=4,465kg/m,
6#: 60*60*5=4,57kg/m, 60*60*6=5,42kg/m
7#: 70*70*5=5.397kg/m, 70*70*6=6.406kg/m,70*70*8=8.373kg/m
7,5#: 75*75*5=5,818kg/m, 75*75*6=6,905kg/m, 75*75*7=7,976kg/m
8#: 80*80*6=7,376kg/m, 80*80*8=9,658kg/m, 80*80*10=11,874kg/m
9#: 90*90*8=10,946kg/m, 90*90*10=13,476kg/m, 90*90*12=15,94kg/m
10#: 100*100*6=9,366kg/m, 100*100*8=12,276kg/m, 100*100*10=15,12kg/m, 100*100*12=17,898kg/m
-Acero de ángulo desigual:
Q235B: 56*36*4, 63*40*5, 75*50*6, 100*63*6*9m, 125*80*10*9m, 110*70*8*9m, 160*100*10*9m...
-Comportamiento mecánico:
(1) Método de inspección:
① Método de ensayo de tracción. Los métodos de inspección estándar más utilizados incluyen GB/T228-87, JISZ2201, JISZ2241, ASTMA370, ГОСТ1497, BS18, DIN50145, etc.; ② Método de ensayo de flexión. Los métodos de inspección estándar comúnmente utilizados incluyen GB/T232-88, JISZ2204, JISZ2248, ASTME290, ГОСТ14019, DIN50111, etc.
(2) Indicadores de rendimiento: Los elementos de inspección para evaluar el rendimiento del ángulo de acero son principalmente la prueba de tracción y la prueba de flexión. Los indicadores incluyen el límite elástico, la resistencia a la tracción, el alargamiento y la calificación de flexión.
