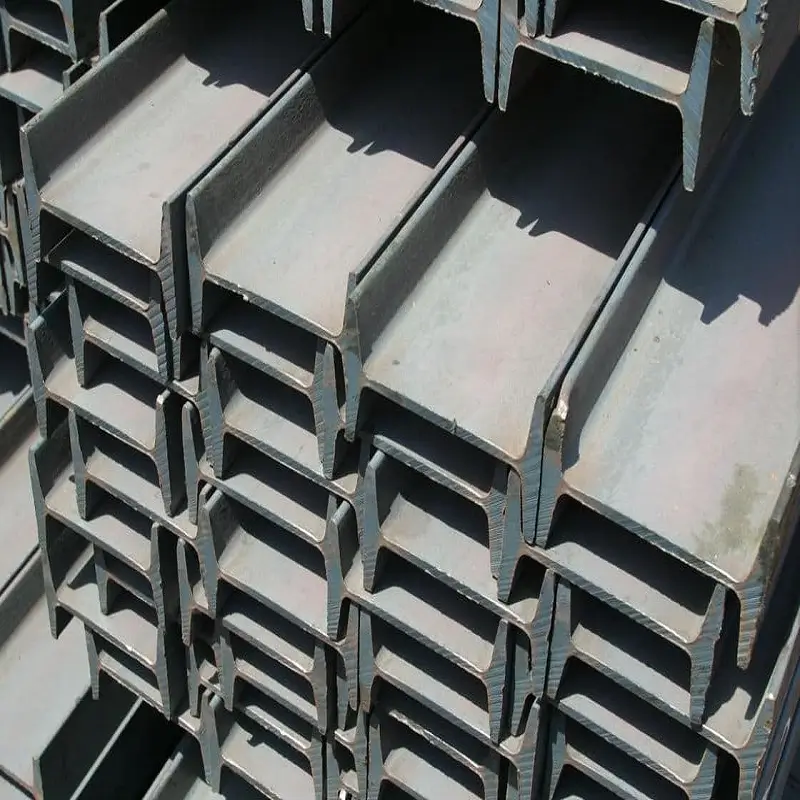

La viga en I, también conocida como viga de acero (nombre inglés Universal Beam), es una barra larga de acero con sección transversal en forma de I.
-Calificación:
Las vigas en I se dividen principalmente en vigas en I ordinarias, vigas en I ligeras y vigas en I de ala ancha.
Según la relación de altura entre el ala y el alma, se divide en vigas en I de ala ancha, media y estrecha. Las dos primeras se fabrican en los tamaños 10-60, es decir, las alturas correspondientes son de 10 cm-60 cm. A la misma altura, las vigas I ligeras tienen alas estrechas, alma delgada y peso ligero. La viga I de ala ancha también se denomina acero en forma de H. La característica de la sección transversal es que las patas son paralelas y no hay pendiente en el interior de las patas. Es un acero de sección económica y se lamina en un laminador universal de cuatro rodillos, por lo que también se denomina "viga en I universal".
Las especificaciones se expresan como altura × grosor de la pierna × grosor de la cintura. Las dimensiones principales de las especificaciones también pueden expresarse mediante números. Por ejemplo, viga en I nº 18 significa una viga en I con una altura de 18 cm. Si las vigas I tienen la misma altura, se puede añadir el código de esquina a o b o c después del número para indicarlo, como 36a, 36b, 36c, etc. Se divide en viga I ordinaria, viga I ligera y viga I de ala ancha. Según la relación de altura entre el ala y el alma, se divide en viga I de ala ancha, media y estrecha. Las dos primeras se fabrican en los tamaños 10-60, es decir, las alturas correspondientes son de 10 cm-60 cm.
-Características de la aplicación:
Independientemente de que el acero en forma de I sea ordinario o ligero, debido a las dimensiones relativamente altas y estrechas de la sección transversal, el momento de inercia de los dos ejes principales de la sección transversal es bastante diferente, por lo que sólo puede utilizarse directamente para la flexión en el plano de su alma. componentes o formar con ellos componentes tensados de tipo celosía. No es adecuada para utilizar miembros de compresión axial o miembros perpendiculares al plano del alma y curvados, lo que limita enormemente su campo de aplicación. Las vigas en I se utilizan ampliamente en edificios u otras estructuras metálicas.
Las vigas en I ordinarias y las vigas en I ligeras tienen dimensiones de sección transversal relativamente altas y estrechas, por lo que el momento de inercia de los dos ejes principales de la sección transversal es bastante diferente, lo que limita su campo de aplicación.
-Viga I laminada en caliente (YB(T)5601987),
(1) Curvatura: cuando la altura de la viga en I es inferior o igual a 400mm. La curvatura por metro no será superior a 1,5mm, y la curvatura total no será superior a 0,15% de la longitud total. Cuando la altura sea superior a 400 mm, la curvatura por metro no será superior a 1,0 mm, y la curvatura total no será superior a 0,1% de la longitud total.
(2) Longitud habitual: modelo 10-18. Longitud habitual 5-19m: modelo 20-63, longitud habitual 6-19m, longitud fija, longitud doble: Cuando la viga en I se entrega en longitud fija o doble longitud, debe incluirse en la Nota contractual. La longitud de longitud fija y doble longitud es menor o igual a 8M, y la desviación permitida es de +40mm. Cuando la longitud es superior a 8M, por cada 1M adicional, la desviación admisible aumenta en 5MM, pero el máximo no superará los 80MM.
(3) Peso: Las vigas en I se suministran según el peso teórico o el peso real: al calcular el peso teórico, la densidad del acero es de 7,85G/centímetro cúbico, y la fórmula de cálculo del área de la sección transversal es: HD+2T(B-D)+0,815(R cuadrado-R1 cuadrado).
